La centrale termoelettrica di Borgo San Luca a Ferrara

Nella fase di studio per una ricerca relativa all’ex centrale termoelettrica di Borgo San Luca si sono eseguiti i rilievi diretti di tutti gli ambienti interni. Gli alzati dell’edificio presentano modanature ed elementi in cemento stampato in stile liberty, la difficoltà nel raggiungere tali elementi per un rilievo diretto ha fatto preferire la tecnologia laser scanner 3D.

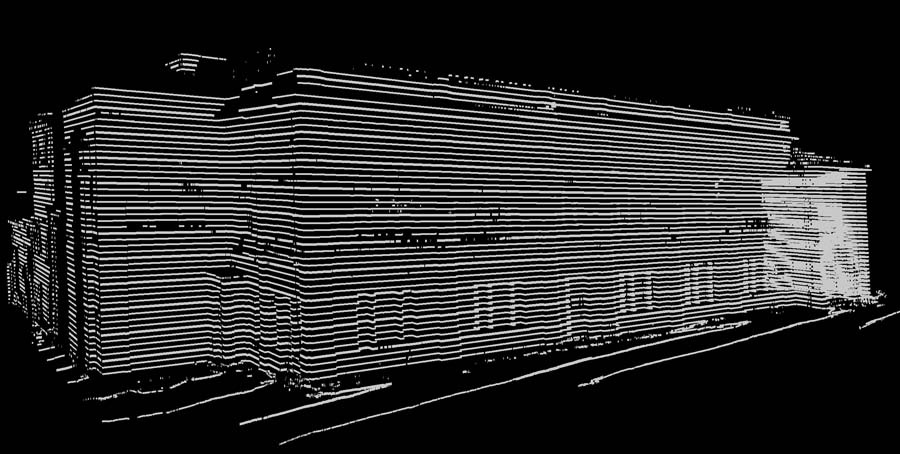

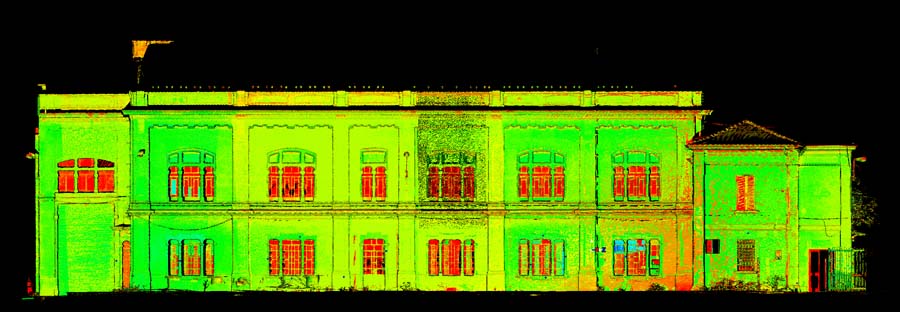

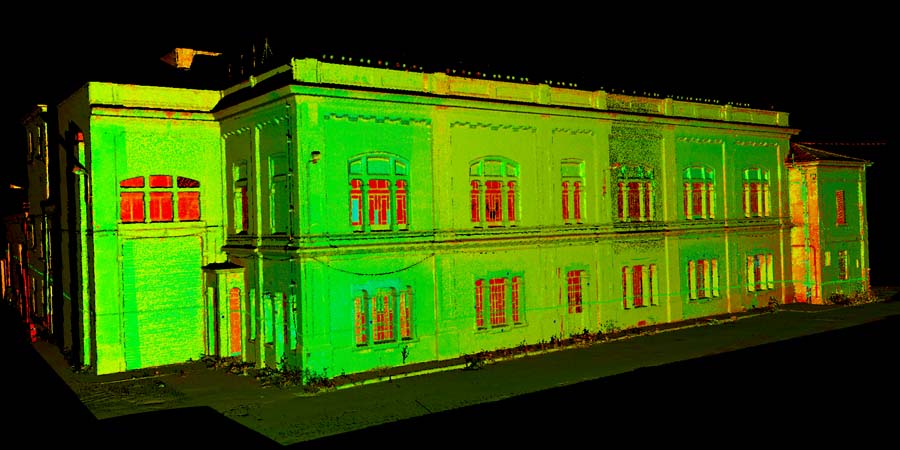

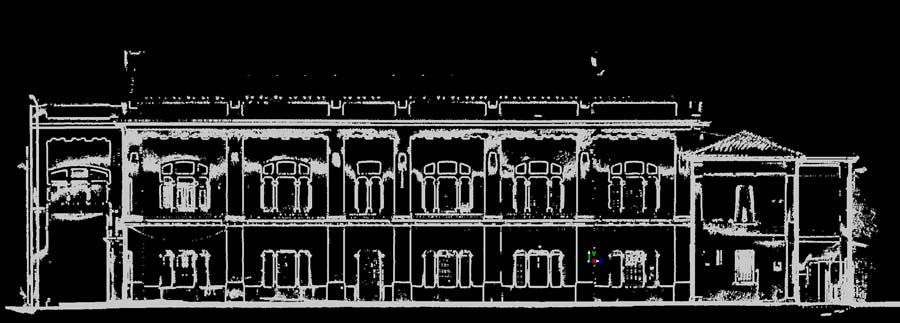

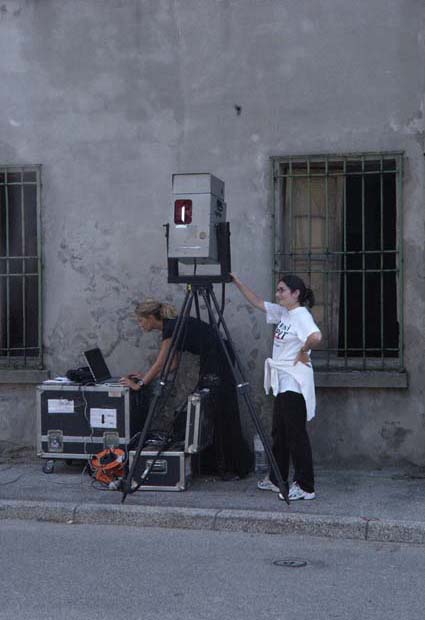

La disponibilità di un ampio piazzale libero di fronte al prospetto principale ha consentito di pianificare una campagna di rilievo con lo scanner utilizzando un numero minimo di stazioni. In una sola giornata di lavoro da parte di un operatore per lo scanner e due persone di supporto sono stati scansiti due prospetti con una griglia di punti da 2x2 cm per un totale di 2.817.615 punti raccolti. I dati sono stati elaborati con il software CGP utilizzando il metodo delle sezioni generate automaticamente sul modello meshato. Disponendo i piani di taglio (delle sezioni) parallelamente agli alzati si sono ottenuti i profili utili a ridisegnare correttamente le bucature e i fregi per i prospetti. Le sezioni lungo i piani orizzontali sono servite al completamento delle piante e le sezioni verticali hanno dato informazioni metriche e formali sugli sporti dei vari elementi per il ridisegno delle sezioni CAD.

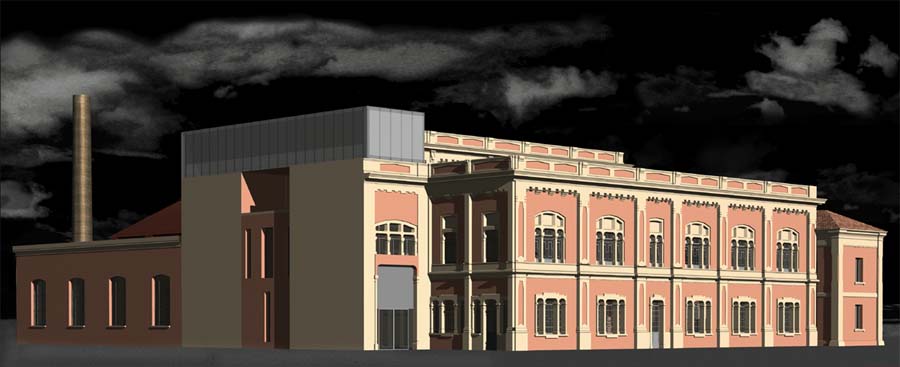

Oltre al completamento dei dati del rilievo diretto le sezioni sono state utili all’elaborazione di un modello tridimensionale che è stato texturizzato e renderizzato con l’aggiunta dei nuovi blocchi progettati, consentendo la verifica visiva dell’impatto progettuale sull’edificio storico.
